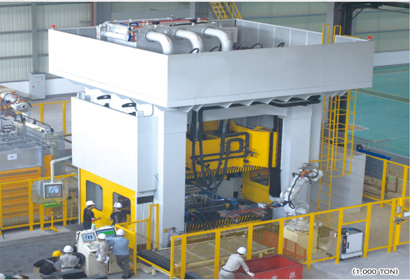

핫스템핑

Hot Stamping
핫스템핑

용도

  • 자동차 차체 파트 성형

특징

  • 차체 경량화
  • 냉간 성형에 의한 스프링 백 현상이 없음.
  • 복잡한 형상 성형 가능

생산성과 보전성향상을 위한 옵션장치(별도 주문 사항)

오토프램핑장치 가압유지회로
다이리프터장치 전후면 안전 셔터
다이체인지장치 사이드 안전카바
슬라이드 위치결정 표시장치 자동식 상한 로킹 장치
비쥬얼 모션 디스프레이 양수식 자동기동 스위치
무빙 볼스타 경보 패트롤 라이트
열성형용 열판 광전자식 안전장치
온도기록계 사이드 피어싱용 유압장치
유압탱크 온도 표시장치 히터 전원회로
작동유 자동 냉각 장치 원격점검 시스템

TECHNICAL DATA

Model형식
사양Specifications
 NHSP-800 NHSP-1000 NHSP-1500 NHSP-2000
가압능력Pressing Capacity TON 800 1000 1500 2000
인상능력Lifiting Capacity TON 35 100 70 100
슬라이드 면적Slide Table Area mm 3300x2500 3000x2500 3100x3700 3100x3700
볼스터 면적Bolster Area mm 3300x2500 3000x2500 3100x3700 3100x3700
오픈하이트Open Height mm 2150 2200 2500 2500
스트로크Stroke mm 1200 1400 1900 1900
하강속도Descending Speed mm/s 500~800 500~800 500~800 500~800
가압속도 Pressing Speed 1 mm/s 165 110-170 100-120 80-120
Pressing Speed 2 mm/s 85 55-85 80 70
Pressing Speed 3 mm/s 65 36-57 1-50 1-50
상승속도Ascending Speed mm/s 600-800 600-800 600-800 600-800
